這是一把1997年台灣製的奇怪鍵盤,,只有型號MitacINC101,與電路板上的印字CJ-106 KEY。
問題是有不少鍵盤採用此規格型號的電路板,,其他關於鍵盤的明確身份資訊,目前尚不明朗?
因沒有明確的鍵盤廠牌資訊與軸的身份資料,我暫時稱此軸為台灣『噴射軸』,簡稱T J軸,如此稱呼的原因是它有一個其他軸類從未見過的噴射筒狀滑套,外加它的彈簧彈力頗大,一個不小心沒拿好,軸的滑套就會噴射而出,,故此稱之。
鍵盤 長X寬X高= 456mm X 178mm X 31.2mm 淨重 1318 g
每顆TJ軸淨重 1.6g 彈簧長15mm外框直徑4mm ,
信號發生時克數 75 ~ 80 g , 段落聲克數 80 ~ 86 g , 壓到底克數約 120 g。
首先就由圖片來慢慢瞭解此鍵盤~~~

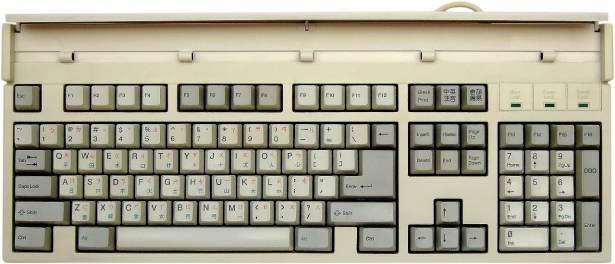

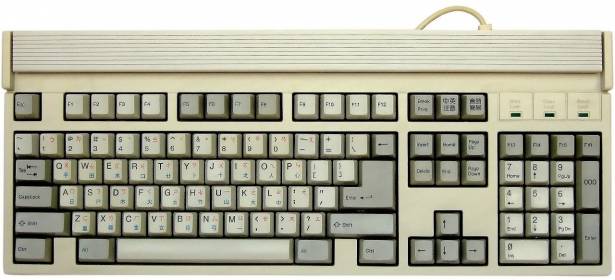

圖1:正面圖~~頂端有一掀蓋,一般都是用來貼上印刷組合鍵等資訊。

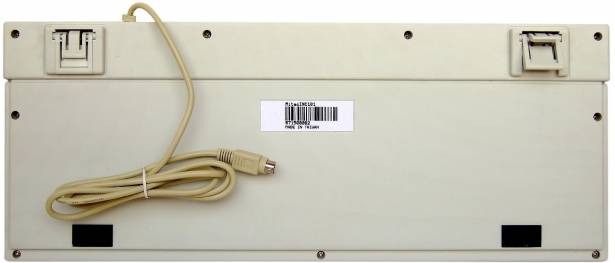

圖2:背面圖~~支撐腳是兩段角度式的設計,由九根螺絲鎖定。

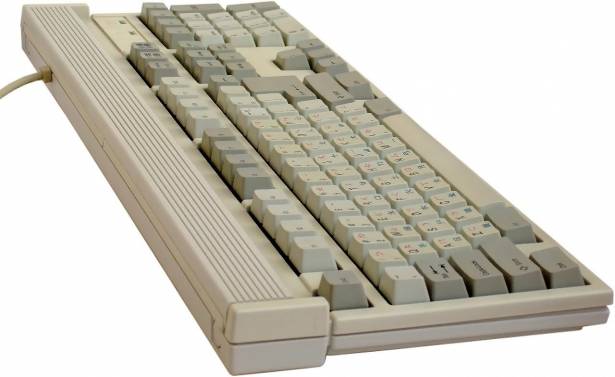

圖3:側面圖

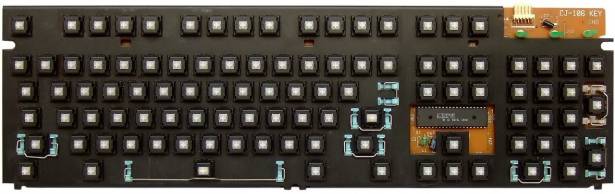

圖4:電路板與正面軸全圖~~唯一的字樣是CJ-106 KEY,電路板上設計陽春清爽,沒有多餘的零件,但是鍵盤右下Enter與+兩顆大鍵,鍵帽平衡桿固定位設計稍差,鍵帽按下時平衡桿有時後會稍微卡到軸。

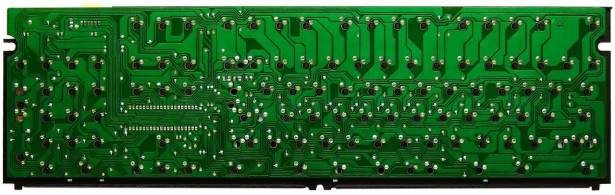

圖5:電路板背面圖~~沒有任何字樣訊息,不過線路走向蠻厚實整齊美觀的。
圖6:鍵帽~~沒什麼好說的,英文字是永不掉字的二色,注音是比現今雷刻還耐磨的多彩油墨印刷。

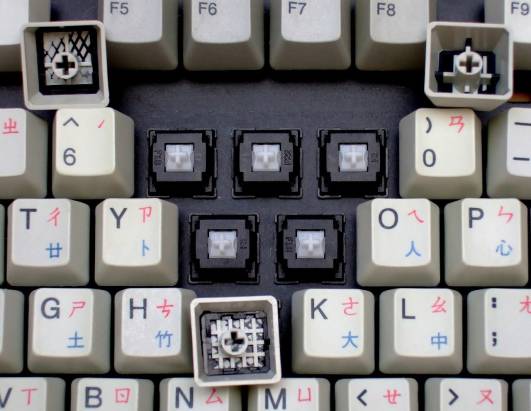

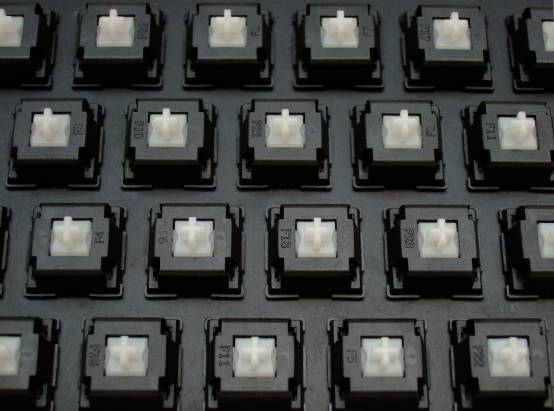

圖7:部分軸圖~~軸的外型類似台灣白軸,但滑套活動部撞擊點卻像HK軸,而信號簧片卻類似D-TRNS軸的信號簧片。

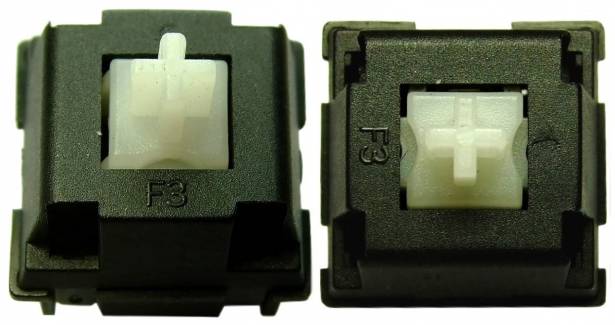

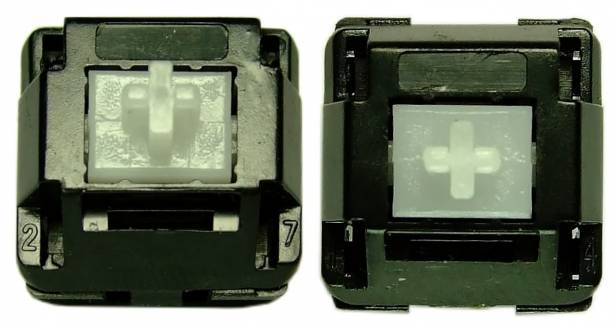

圖8:T J軸外觀特寫(與台白軸比較)~單從外型上也很容易分辨出T J軸與台白TW軸的不同,
譬如:由外表看T J軸的十字滑套是正方形的,而台白的十字滑套是橫向長方形的。
圖9: T J軸的各部零件細部分解(簡易版)….其中最大的精華是『響片』,響片的材質形狀與一般不同,為矽鋼片,外加中段的圓弧曲線造型,使得滑套壓下時,響片彎曲的行程大幅增加,也使得脫離撞擊時聲響特別大,也造成了非常明確的段落感(有斷骨的味道~喀) ,聲音很結實,但結實度比omron B3G-S軸略差,同時聲響頻率亦比omron B3G-S與台白略低,但頻率比福華ALPS簡易軸高且結實很多,而觸底時的感應就像台白,整體反應非常接近特重型的台白軸,令人訝異的是此鍵盤的空白鍵與Enter採用Cherry MX白軸,觸發壓力克數大約是65~68g ,,,而此T J軸的觸發壓力是75~78g,,,反而比其他按鍵壓力低,,,真詭異的安排 !........(或許是原用家特意更換的吧? )

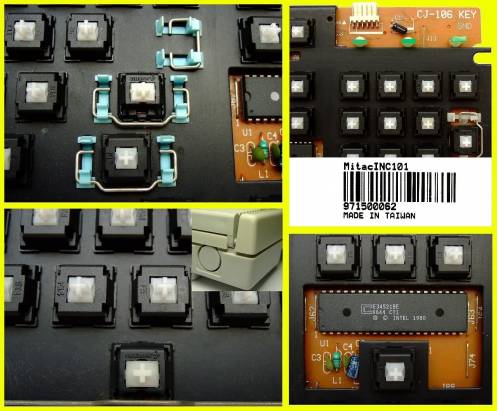

圖10:電源部(6pin接頭,使用5條線,其中兩條接地CDGGV□) (接線原為AT頭,,已改為PS2) ,晶片資訊(1996年44週生產,意義不大),背後身份標籤,不過底殼左右兩端各預留一個圓孔。
訝異:此軸的製造品質非常高,精確細緻,外殼凌角分明,非常精美,與Cherry原廠的早期MX軸,不惶多讓!~~~~…加上是屬於大聲的軸類,簡直是ㄅㄧㄤˋㄅㄧㄤˋ聲,有多大聲?我想比Cherry MX青軸大聲2~3倍應該不為過,整體而言,這是一顆相當不錯的軸。
額外瑣語:此把鍵盤的出現引發了一個新契機,,,新消息是此軸還有在生產,,,萬幸!,,,,,期望早日再面市!
附註:壓力克數測量為段落聲發生那一剎那,而不是產生信號那一剎那,因此測量值可能會略高。
