緣由:自從半年以前試做了MX類5軸後,,,,,,,一直想再做一把ALPS混軸鍵盤
一直拖到這星期,,,還有很多軸從缺,,,但我想,,,,暫時10軸也該夠了,,,於是就動工起來了

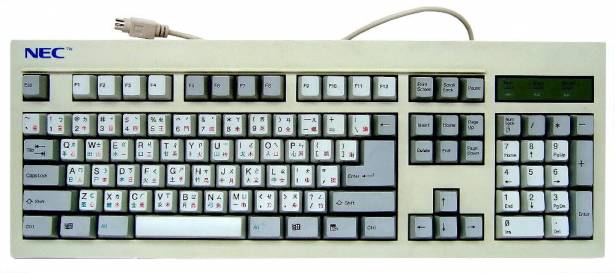

圖1:原始來源鍵盤(代宰羔羊) NEC KWD-602二色ALPS簡易軸...(很多人有這把,,,應該不陌生)

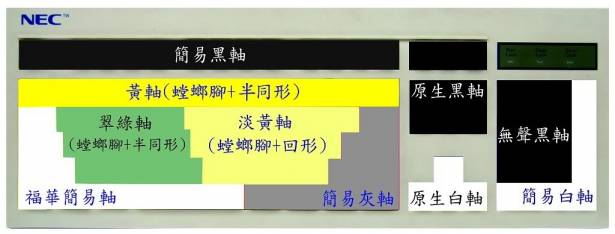

圖2:ALPS混軸10軸鍵盤規劃圖(擺位設置與軸的名稱特性)
會如此擺位也是考慮實際使用時,,打感不會差異太大(達到可試打與實際使用的目的)

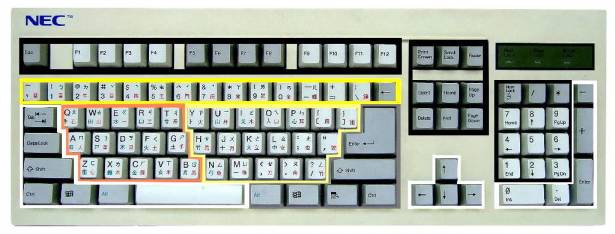

圖3:各種色軸與鍵帽之相對位置,,,依軸的顏色框線標定

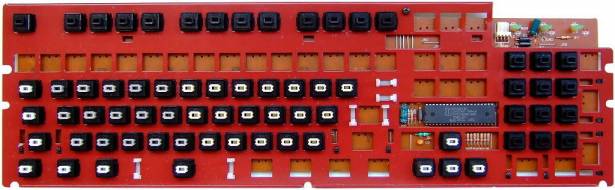

圖4:完全解軸,徹底分解後,部分安裝….
(補充說明:要取下一顆有鐵板的ALPS軸的困難度至少是有鐵板Cherry MX軸的3倍)

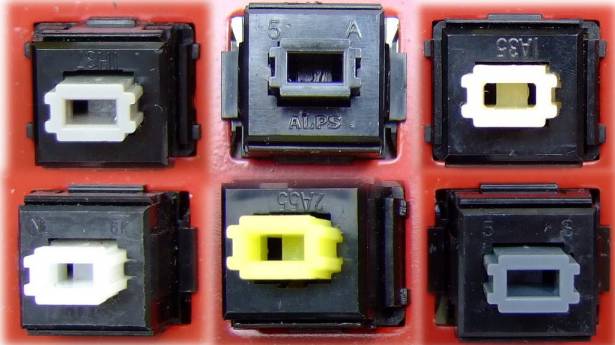

圖5: (總共10種軸6種顏色)(6色軸特寫)

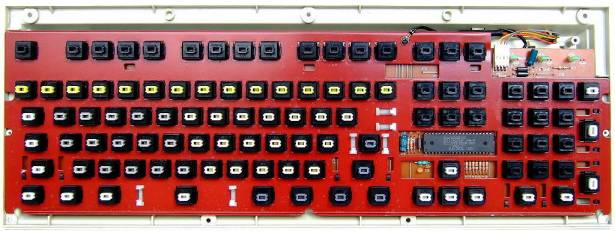

圖6:電路板已完成各種軸的安裝程序,,,接線也由大頭改為PS2,,,長度 250 Cm

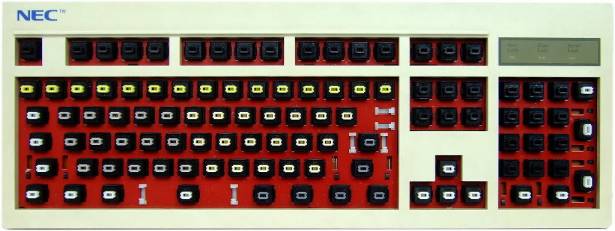

圖7:即將完成的ALPS 10軸混軸鍵盤
圖8:ALPS 10軸混軸鍵盤完成圖,,,,,(搭配相關配置的各色鍵帽,顯得更為清楚與美觀)
心得:由於ALPS各種軸的差異較小,,觸發行程也類似,,,
唯獨聲響大小有較大的差別,,,,
不像MX軸那樣特性迴異,,,加上各種軸的成品,於市面上,,,也很難買到 ,,,
故僅簡單提提各種軸的特性,,,,以目前最常見的福華簡易軸為比較基準軸
1.簡易黑軸 -----------------特性與福華簡易軸接近,,,,,聲音中等
2.黃軸-------------螳螂腳響片+半同形信號簧片,,,,,,,聲音響亮,,, 回音強,,反彈力強
3.福華簡易軸------------目前市面上最常見的ALPS簡易軸,,,,,,聲音.反彈力中等
4.翠綠軸-----------螳螂腳響片+半同形信號簧片,,,,,,,, 聲音響亮,,, 回音大,,,,反彈力較強
5.淡黃軸-----------螳螂腳響片+回形信號簧片,,,,,,,,,,, 聲音響亮,,, 回音大,,,,反彈力較強
6.簡易灰軸,----------------聲音響,,, 回音大,,,,反彈力較強
7.原生黑軸----------------響片簧片四點固定,,,,,,,,,聲音略微小聲與鬆散,,,,,,反彈力中等
8.原生白軸----------------鍵談坊原生軸…..很多人有,,,不必多加描述
9.無聲黑軸---------------與Cherry MX 黑軸感覺類似,,,,但觸發行程較長
10.簡易白軸-------------(原鍵盤)聲音中等,,但聲音略大於福華簡易軸些微
還有藍軸及螳螂腳回形白軸,,,找不到適當的區塊安裝,,,故暫時保留
後言:遺珠之憾,,,,,,,,早已停產絕跡十幾年的下列………….
ALPS橘紅軸….. ALPS綠軸……ALPS 8字橡膠消音軸,,,等等等,,
還有其他,,,真的是族繁不及備載,,,哈!! 哈!!
