◇◇Monterey軸鍵盤RIN-TECK RT-1000◇◇
◇◇Monterey軸鍵盤RIN-TECK RT-1000◇◇
Monterey軸鍵帽部分與ALPS原生軸的鍵帽相容,但信號接腳不相容。
Monterey軸算是早期的產品,出現的時間短,量也少。
單顆軸1.72g 彈簧長12.7mm 直徑3.2mm
信號觸發克數63~69g 產生段落聲時克數63~69g
鍵盤…..長x寬x高=470 x 183 x 38 mm 淨重 1240g

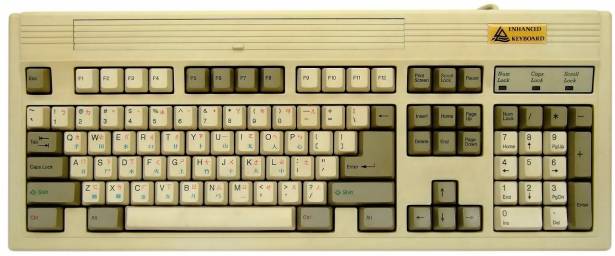

@1@2=正面~鍵體顏色是奶油色,鍵帽也奶油色,上蓋上端有一活動蓋,標籤用!
這個全奶油色的顏色設計,有一個好處,縱然歷經20年變黃,也不容易被看出來。

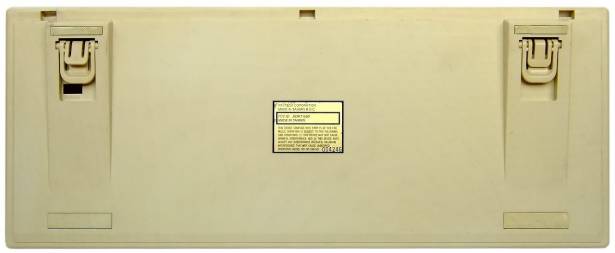

@3=背面圖~上端三個卡榫,下方四個隱藏式勾腳,來組合固定外殼,屬於無螺絲設計
但我認為這種卡榫固定很差,不實用…雖然外觀較為美觀,但只要多拆幾次外殼,保證卡榫早晚斷光,而且不預先拔下一些關鍵位置的鍵帽,上下蓋是非常難組合的(因為會卡到),或許有人會說,有誰沒事會拆它啊!...........嗯…....嗯……這兩天我就拆了6次..科科!

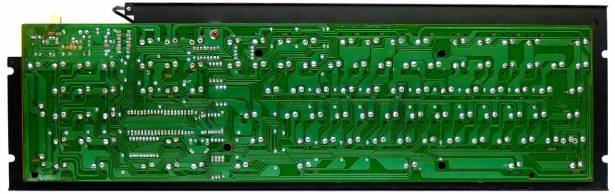

@4=背面電路詳圖~佈線整齊普通。

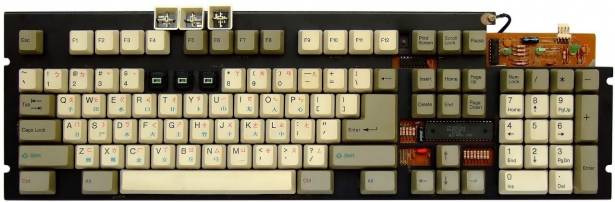

@5@6=正面裸視…鍵帽為二色,整體看來就是一片奶油。

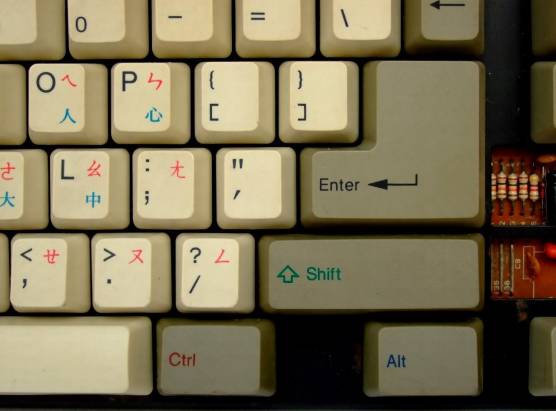

@7=鍵帽特寫~紅藍綠黑四種二色(不含油墨印刷)。

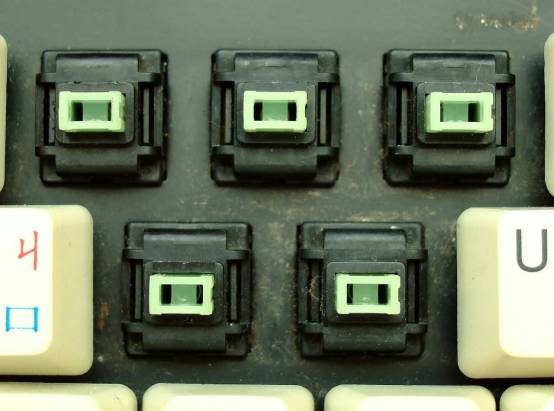

@8=Monterey淺綠軸特寫

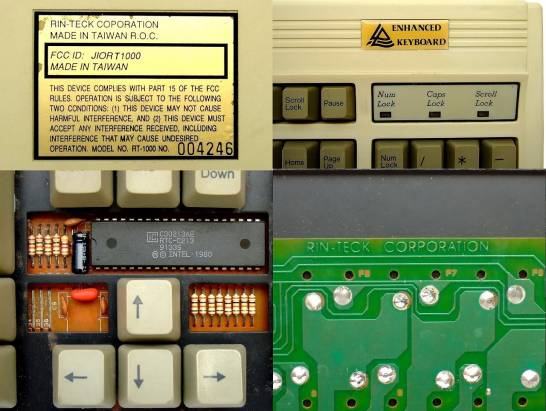

@9=銘牌、背面身份標籤、晶片、電路板印刷、全部鍵盤資訊僅有如此。
(若有板友知此鍵盤更詳細的訊息,煩請告知) 。
@10=軸的細部分解圖……….
此Monterey軸一般人不容易拆開、如果拆開、一不小心也不容易組裝回來!
滑套部分類似閘刀類的滑套,但滑套兩端各多出一條橫槓(分別滑入下殼的兩個溝槽)
信號活動簧片上端的接觸點特別分成5小片..而信號簧片固定接觸端是一根磷青銅線摺成、響片是很精緻的小螳螂腳。
組裝軸的步驟是:
1~先將磷青銅線放入上蓋第二槽(由上往下看) (線末端向外側)
2~將信號簧片放入第一槽,此時需要一字型鐘錶起子稍微壓下活動銅片後順勢插到底即可
3~將滑套較突出的那一端面向簧片滑下(裝滑套的洞算是第四溝槽),同時滑套那兩條橫槓也順勢滑入第三溝槽與第五溝槽(由上往下看)
4~將小螳螂腳響片裝入第六溝槽定位
5~裝入彈簧,翻轉下蓋中心定位點對準彈簧中心(同時兩個小孔對準信號接腳)壓下即可完成
關於手感:有著類ALPS軸閘刀類的基本手感,段落聲明確,且響度與段落聲稍小於原生軸與簡易軸,頗像SFON軸!
