再來介紹一把很有特點的ALPS軸類鍵盤,,,,這一把在美國很常見,,,現在已停產,,,(前陣子板友英英米袋子亦稍有提及),,,

在ALPS軸類裡,,,算是聲音很小(應是ALPS軸類按下時最小聲的),,,

但輸入按鍵時卻需要很有手勁(應是最大抗力者),,,的ALPS消音軸,,

彈力有多大？,,,不能這麼講,,應該說按下鍵帽時需要多大的力量???,,,詳細由下列圖文來解析

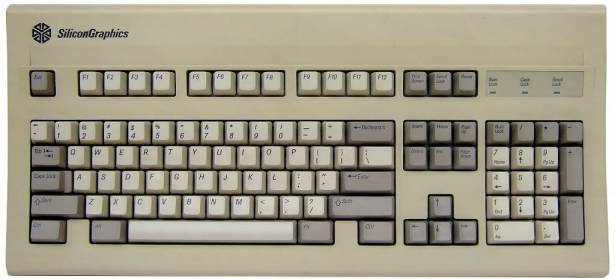

圖一：正面俯視圖…類似Cherry原廠的早年造型

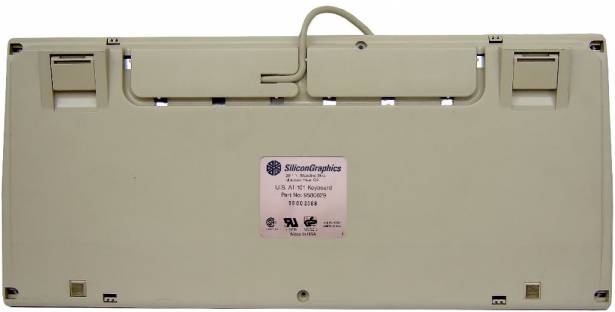

圖二：背面俯視圖…

連接線超長(大約313 cm)(還沒看過其他原裝鍵盤比它還長的)

超粗(因為內含七條線),,,非常穩固的固定在底殼,左中右三種出線口,,不錯的設計

六根外殼螺絲外加4個卡榫,,,,就算外殼不鎖螺絲,,也密合良好

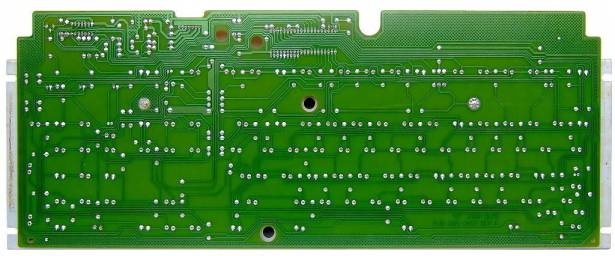

圖三：電路板背面1

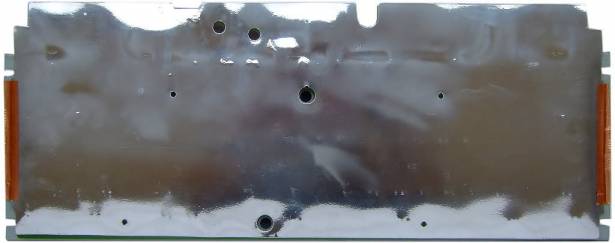

圖四：電路板背面2…..覆蓋一張內面絕緣層+表面鋁箔層(防干擾雜訊)的厚隔離金屬片

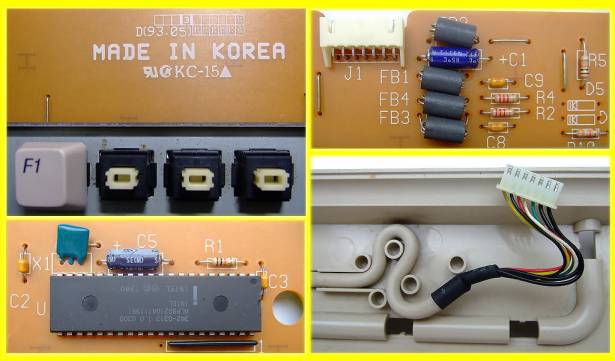

圖五：電路板正面(1993年韓國製造)(晶片)(電源接頭)

電源接線可看出七條線(一條空接,兩條接地,其他四條)

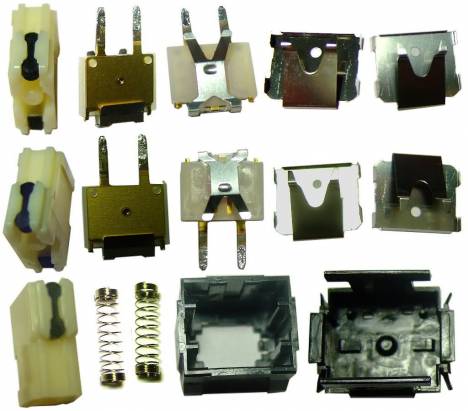

圖六：軸的細部各角度分解圖(可看出有8字形的橡膠阻尼)(防擦撞)(消音的設計)

簧片有四個固定點,,插入時定住四個角落降低簧片迴響,只是降低音量的作法

外殼底部有兩個突出小長方形點,,,就是按到底時橡膠碰撞的緩衝減震點

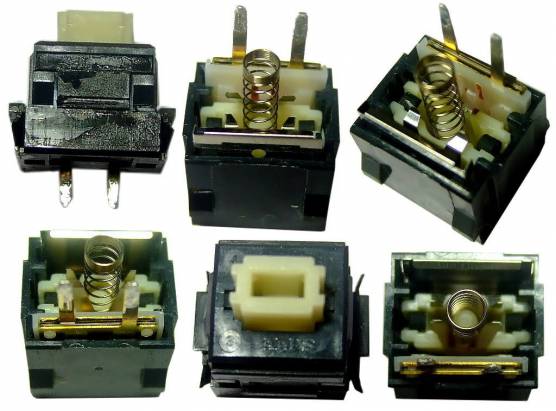

圖七：軸的外觀與拆卸圖,,,,ALPS淡黃色橡膠消音軸

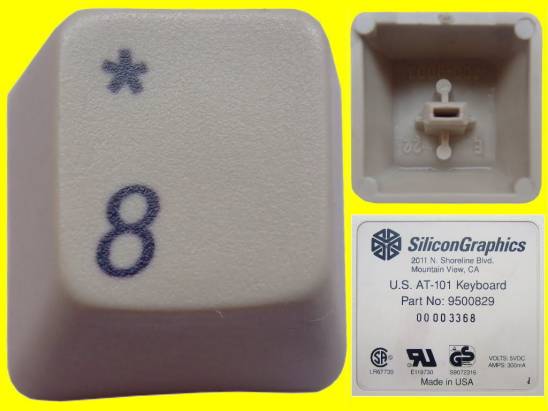

圖八：熱昇華鍵帽(可看出鍵帽很厚實)+身份貼紙(型號: SGI-9500829 1993年美國製造)

後言：
按下時不像一般ALPS軸..未觸底前,,幾乎沒聲音,,, 像超級重手的Cherry MX白軸 ,,,

本身軸的彈簧與一般ALPS軸沒有太大不同.,,那為什麼會那麼重手.,,,

是因為軸兩邊的８字形橡膠製造的阻尼吧.....應是如此...好像活動部側身硬擠過去

有輕微清脆響聲的段落感,,,比櫻桃白清脆,,,按下手感類似櫻桃白,,,卻比櫻桃白軸還重手很多

彈起時跟一般ALPS軸幾乎一樣的反應(但聲音略小),,,, 最大的聲音於鍵帽彈起時簧片產生 。

鍵帽厚實,,應為PBT鍵帽,,,,熱昇華印刷,,,整把鍵盤淨重1.8Kg,,,,早年的鍵盤都那麼講究用料嗎?>

註1:個人感覺,,,美製SGI-9500829-ALPS橡膠消音軸(淡黃軸)

比愛爾蘭製SGI-9500900(白色軸)的彈簧彈力強很多….至少也多個30%的彈力

註2:按鍵用久了會稍微變鬆,,,也就是更滑順,,,抗按壓力不會同新品那麼大
