再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

从大陆某电信部门退役的键盘,
我从垃圾场捡回来的
居然是cherry的黑轴
应该是sagem电信终端设备上专用的键盘
二色成型键帽
手头没有com口的转接线
不知道PC上能用不


有哪位前辈见过这种键盘的吗?

知道这东西的来历的吗??

望各位大大不惜赐教~

另外,这个cherry黑轴脚有点奇怪

我没有解焊下来

从背面的电路看来

是不是加了二极管的呢?

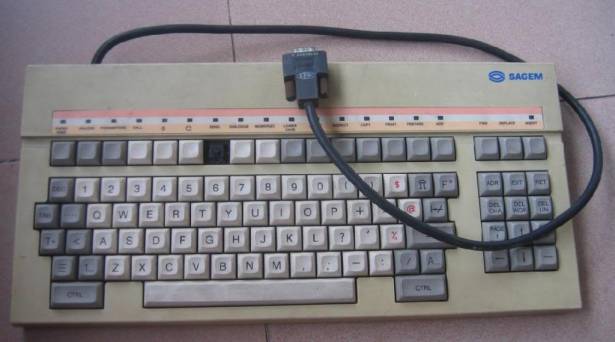

废话少说,先上无码清晰大图

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

奇怪的布局和符号

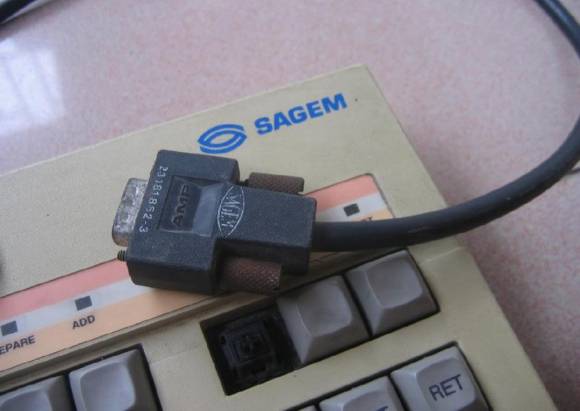

接口居然是AMP的,奢侈~

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

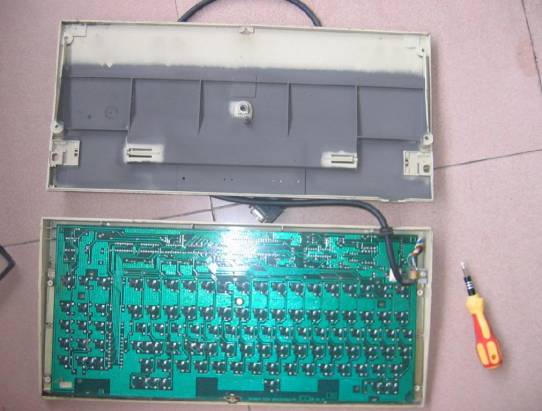

开拆,内壳喷涂有金属粉末的屏蔽层,拆过手机的朋友应该见过这种东西,

电路板好工整

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

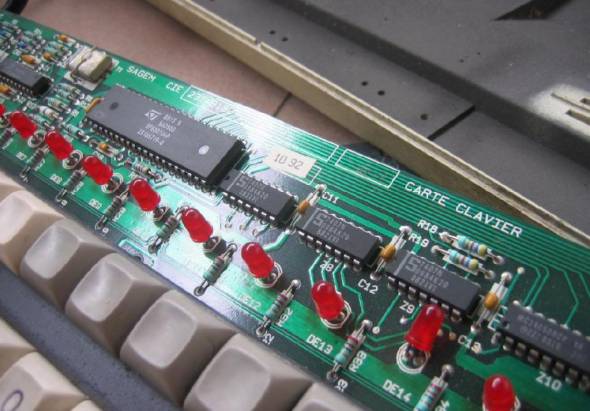

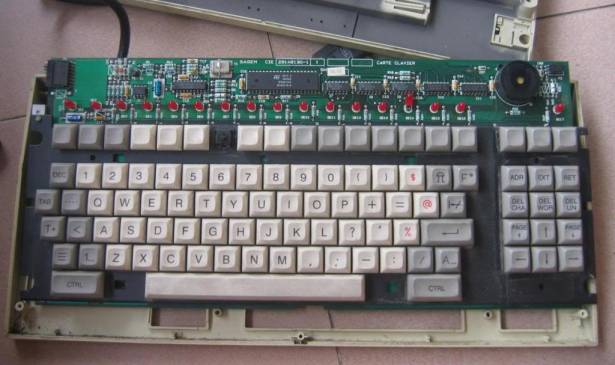

脱了衣服看正面,居然有个嗡鸣器~

这么多存储芯片,会不会是可编程的键盘呢??

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

这么多存储芯片,会不会是可编程的键盘呢??

是ROM存储芯片吗?本人电子知识很差劲

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

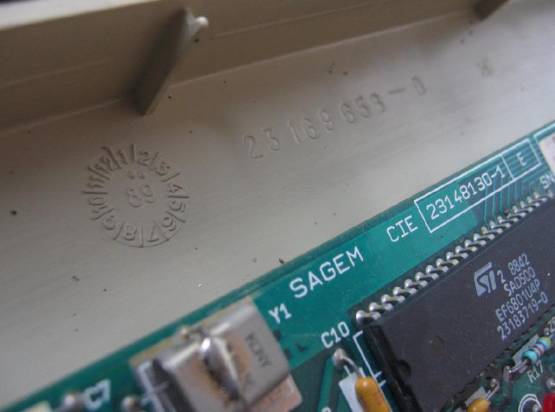

内壳上制造日期的戳记~~20多年了,可惜没老过我~

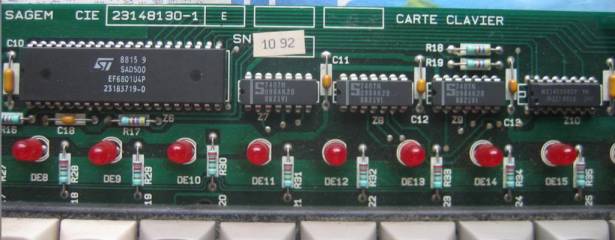

右下角那颗应该是主控MCU吧?是这么叫吗?

中间下方是晶振

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

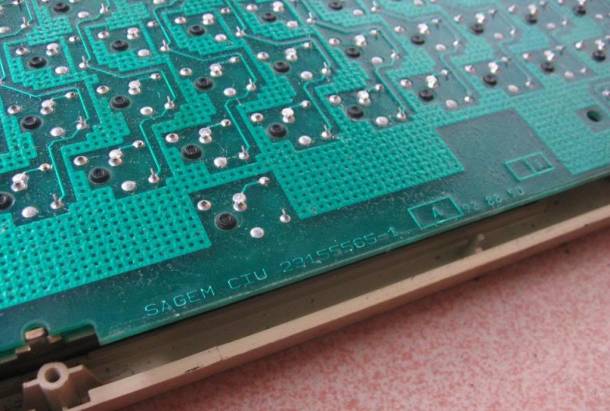

电路版下方的戳记,

谁能看懂是什么意思呢?

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??



上图完毕,睡觉去啦~!

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

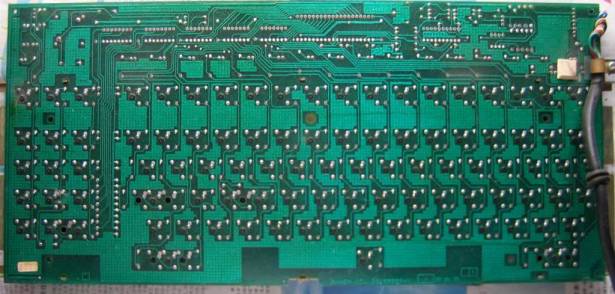

背面电路板全图

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

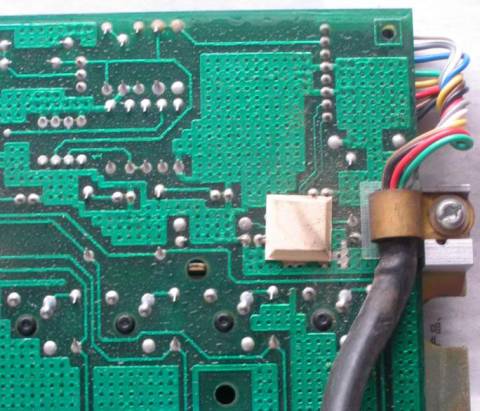

接口特写

看起来只有五根线是有用的,灰色,绿色,红色,褐色,黑色

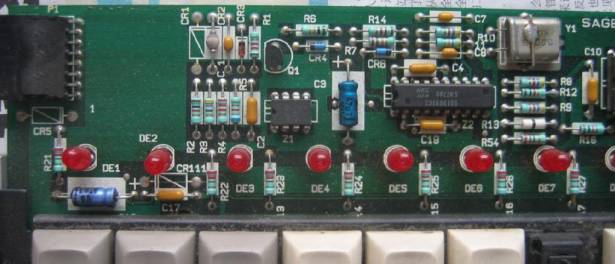

正面电路图

Z1位置的IC看不出什么型号,Z2位置是NEC的8822k5,

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

再晒一把古董的SAGEM电信终端用黑轴键盘,有人见过吗??

右上角还有一个预留的接口,但是没有接线出来,看背面的电路,从上往下数,只有第二个和第三个接脚有接线,第一根是空的

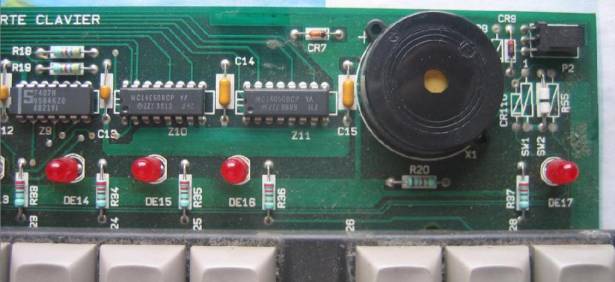

喇叭左边的两颗是摩托罗拉的MC14050BCP YA
