Apple Adjustable Keyboard M1242 鍵盤拆解紀錄
我真的不曉得我現在正在做些什麼事情?

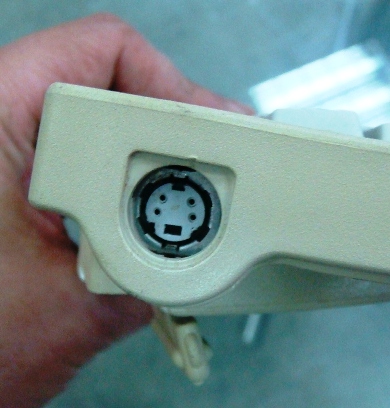

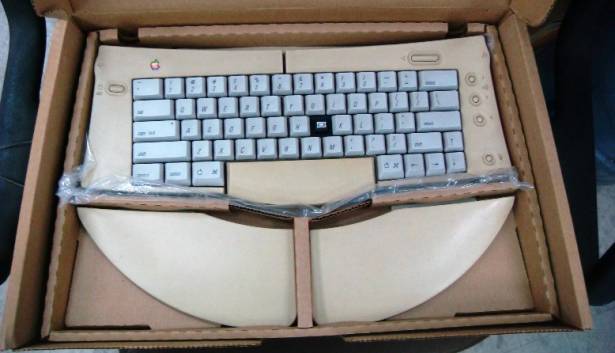

平日工作與生活中只有PC, 只是想玩玩鍵盤, 居然一頭栽在網路上翻找鍵盤, 找到了這一把: Apple Adjustable Keyboard M1242。ADB的介面沒法子直接用在PC上啊!
而從這一頁網頁還有引導相關的聯結。
這位日本鍵盤界大松鼠前輩的鍵盤文一直是我喜歡閱讀的,印像中Sandy先生與台灣鍵盤界前輩Chans有過多次的跨國交流,引為美談。
而49此次只希望稍為整理並補充些拆解時的相片。

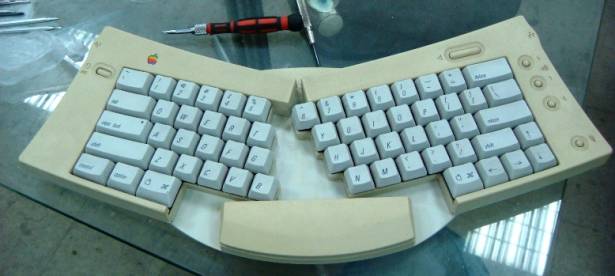

這把鍵盤的第一項特殊在於,她可以左右張開:

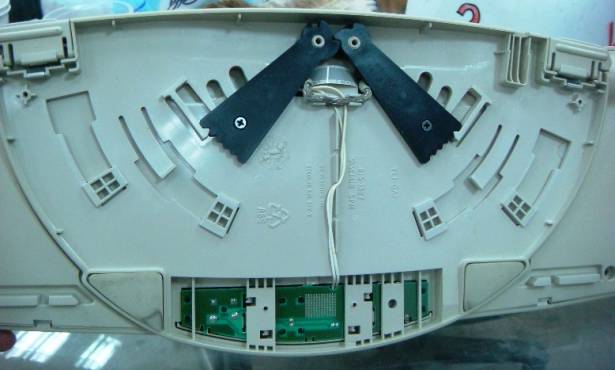

張開時的鍵盤,移去底部鐵板後可以見到這樣的機構:

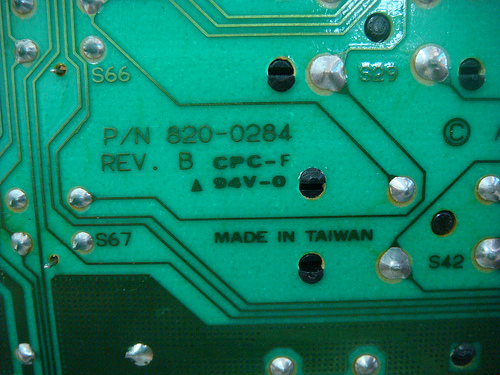

PCB上的印刷文字是:
嗯~~~台灣製的。讚!

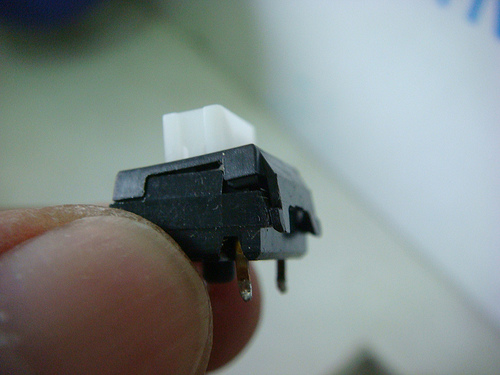

這把鍵盤的第二項特殊在於,她的軸是ALPS(舊白軸) (叉軸?)
Mousefan:[軸]
打感應該是有感無聲的
解焊後要這樣拆:

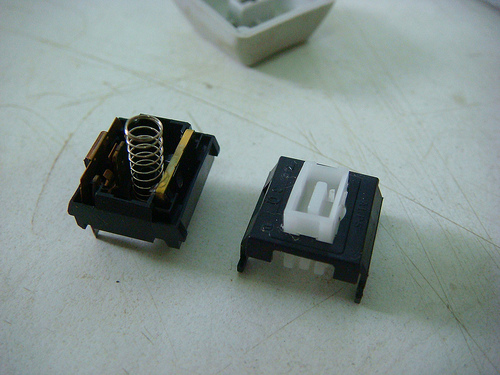

成為這樣:

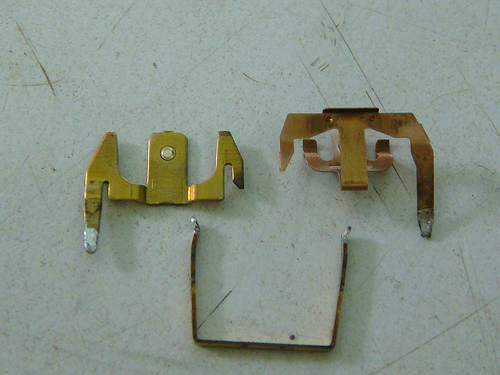

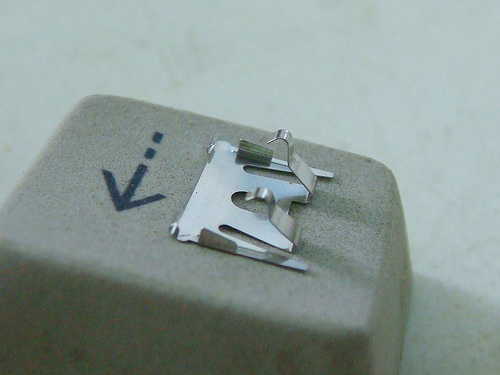

簧片:

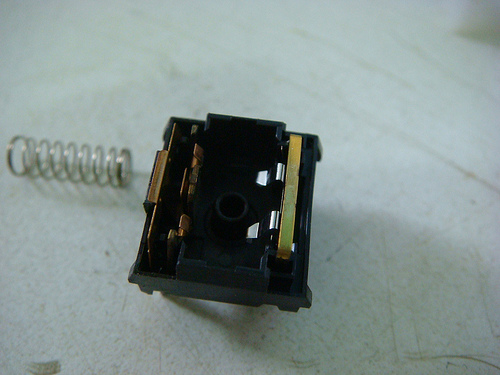

彈簧與軸底座內部:

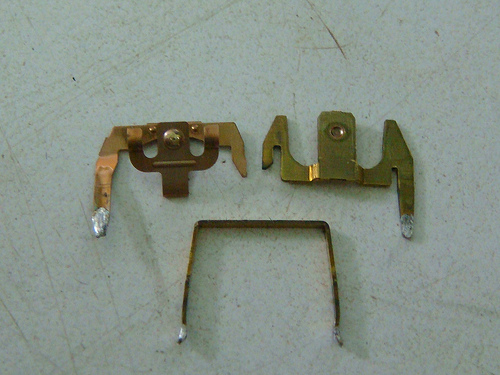

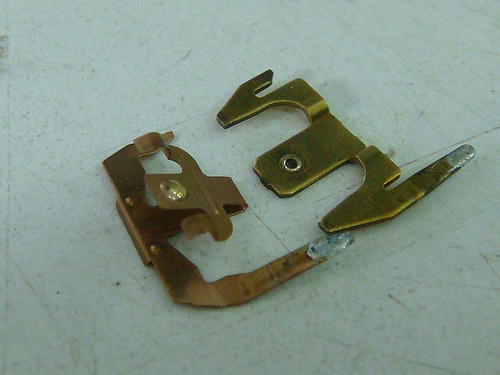

極片:厚厚的
那個ㄇ型的也具有通導的功能:
反過來 :

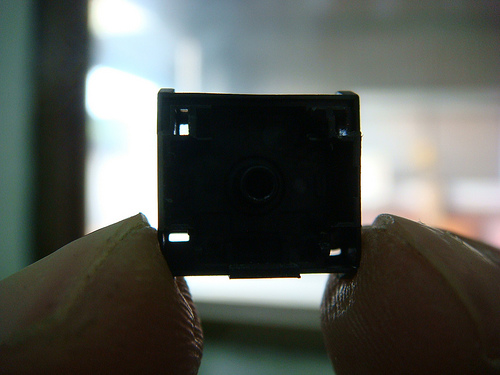

底座的透光點:
--------------------------------------------------
49第一次發文報告鍵盤的拆解,不知道要端著還是要甩著,原先心中充斥許多的想法,真的逼著上來,就像上台演講一樣,半响擠不出一個字。
就先這樣耍賴,把相片貼一貼。先頂著。
